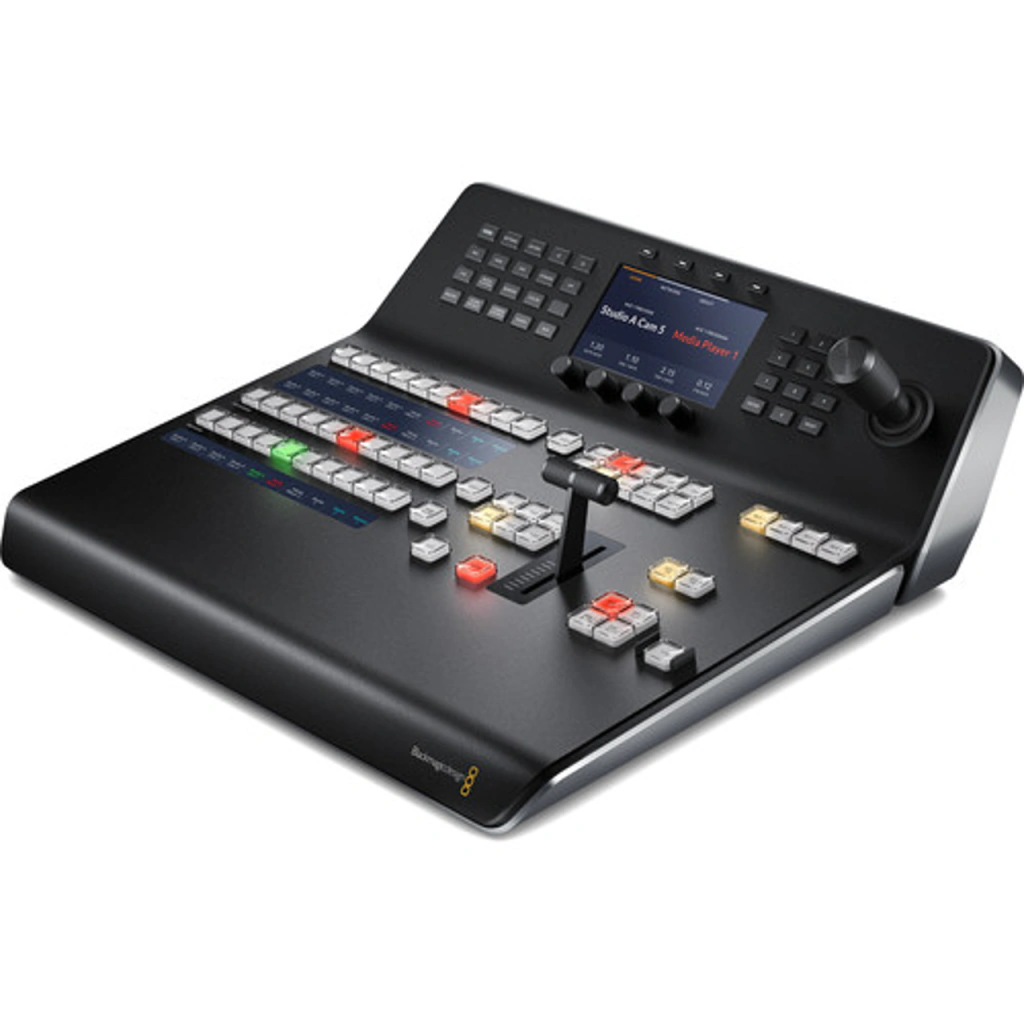

O ATEM 1 M/E Advanced Panel da Blackmagic Design é um painel de controle físico (hardware) de nível profissional projetado para oferecer controle tátil, preciso e ágil sobre os mixers de vídeo (switchers) da linha ATEM. Conectando-se de forma simples via rede Ethernet, este painel compacto reúne todas as ferramentas necessárias para transmissões ao vivo em estúdios de televisão, unidades móveis (broadcast trucks), teatros e templos religiosos, eliminando a dependência do controle por mouse e teclado.
Desenvolvido para fluxos de trabalho rápidos onde cada segundo conta, o painel otimiza o espaço físico sem perder recursos:
Acesso a até 20 Entradas: O painel conta com 10 botões de comando direto (crosspoints). No entanto, utilizando a tecla Shift, o operador dobra a capacidade, alcançando até 20 fontes de vídeo mapeadas.
Displays LCD Individuais (Scribble Strips): Cada um dos botões programáveis possui sua própria mini-tela de LCD com retroiluminação LED de três cores. Esses displays exibem o nome da fonte ou a função atual do botão em até 3 linhas e 24 caracteres, mudando de cor para indicar claramente o status do canal (ex: Verde para Preview, Vermelho para Program/On-Air).
Ergonomia Antierro: Os botões possuem uma curvatura côncava sutil em sua superfície, desenhada especificamente para encaixar a ponta dos dedos e evitar que o operador pressione a tecla errada acidentalmente durante cortes rápidos.
O painel eleva o nível de controle técnico ao integrar ferramentas mecânicas pesadas de alta durabilidade:
Joystick de 3 Eixos: Posicionado estrategicamente para o controle remoto de câmeras PTZ (Pan, Tilt e Zoom) ou para o posicionamento e dimensionamento preciso de efeitos visuais digitais (DVE) e janelas de Picture-in-Picture.
Alavanca T-Bar Balanceada: A clássica barra de transição analógica da Blackmagic possui um peso calibrado para garantir suavidade absoluta na execução manual de esmaecimentos (fades), cortinas (wipes), transições de efeitos e controle de chaves (chroma keys).
Três Displays LCD de Menu: Na parte superior do painel, telas de informação coloridas trabalham em conjunto com codificadores rotativos (knobs) e botões macios de menu. Essa interface permite configurar transições, gerenciar macros, ajustar chaves de corte e alterar configurações internas do switcher sem precisar olhar para o computador.
Teclado Numérico Integrado: Facilita a digitação direta de parâmetros, seleção de números de canais, configurações de efeitos e temporizadores de transição de forma instantânea.
Barramentos Dedicados: Inclui um barramento de seleção de fontes (Source Select) e um barramento de destino (Destination Bus), limpando a lógica de operação no gerenciamento de sinais auxiliares.
Alimentação Redundante/Dupla: O painel oferece máxima segurança contra quedas de energia no set. Possui uma entrada padrão IEC para ligar direto na tomada convencional (AC) e uma entrada industrial XLR de 4 pinos (12V DC) para uso com fontes de alimentação externas ou sistemas de bateria.
Portas Ethernet Duplas: Facilita a conexão em malha ou a integração em redes locais complexas de broadcast para comunicação direta com o rack ATEM.
Porta USB Incorporada: Entrada dedicada para atualizações de firmware oficiais da Blackmagic Design.
Tamanho Padrão de Rack: Seu chassi robusto foi dimensionado para se ajustar perfeitamente dentro de racks de equipamento padrão da indústria, tornando-o o componente ideal para Fly-Away Kits (sistemas portáteis de transmissão) e caminhões de externa.
Pontos de Cruzamento Diretos (Crosspoints): 10
Pontos de Cruzamento Mudados (Shifted Crosspoints): 20
Tipo de Botão de Crosspoint: LED Tricolor com Scribble Strip LCD (3 linhas, 24 caracteres)
Indicadores On-Air: 4
Seletores de Transição DSK: Auto, Cut, Tie/Preview
Controles Mecânicos: 01 x Alavanca T-Bar ponderada; 01 x Joystick de 3 eixos
Interface de Rede: 02 x Portas Ethernet RJ45
Entradas de Energia: 1 x IEC (110V/220V), 1 x XLR de 4 pinos (12V DC)
01 Painel de Controle ATEM 1 M/E Advanced Panel
01 Cabo de Alimentação Padrão
01 Guia de Início Rápido e Cartão de Garantia Oficial
